空气开关和漏电开关的区别,你确定你都知道?

电气控制类 善思惟 2017-03-27 21:52 发表了文章 来自相关话题

区别一

工作原理不同。空气开关的原理就是以空气作为绝缘介质,在电路中接通电流,使元件产生热量,促使里面的双金属片受到热量之后向上弯曲,推动杠杆,使锁住的锁扣打开,切断电源,从而空气开关就会自己自动跳闸,达到一个保护电流的作用。一般自动跳闸的情况,都是因为电路承载过重,或者短路等问题。而锁扣的打开就是采用杠杆装置, 查看全部
区别一

工作原理不同。空气开关的原理就是以空气作为绝缘介质,在电路中接通电流,使元件产生热量,促使里面的双金属片受到热量之后向上弯曲,推动杠杆,使锁住的锁扣打开,切断电源,从而空气开关就会自己自动跳闸,达到一个保护电流的作用。一般自动跳闸的情况,都是因为电路承载过重,或者短路等问题。而锁扣的打开就是采用杠杆装置,
737 浏览

普通开关按钮模具设计

智能制造类 自动化 2016-11-21 09:57 发表了文章 来自相关话题

注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.
按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式 查看全部
注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.
按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式
568 浏览

液位开关的原理、安装及应用

智能制造类 星旭自动化 2016-11-14 21:31 发表了文章 来自相关话题

液位开关,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。


液位控制系统

液位控制系统主要包括三部分:传感器部分、控制部分、执行机构部分。

而常用液位传感器按是 查看全部
液位开关,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。


液位控制系统

液位控制系统主要包括三部分:传感器部分、控制部分、执行机构部分。

而常用液位传感器按是
1 回答

请教电梯平层所用的双稳态磁开关的原理,谢谢

智能制造类 劳动istnundank 2016-07-19 16:32 回复了问题 • 3 人关注 来自相关话题

1 回答

三线制光电开关

设备硬件类 Davidchan 2016-04-08 17:25 回复了问题 • 2 人关注 来自相关话题

1 回答

请教电梯平层所用的双稳态磁开关的原理,谢谢

智能制造类 劳动istnundank 2016-07-19 16:32 回复了问题 • 3 人关注 来自相关话题

1 回答

三线制光电开关

设备硬件类 Davidchan 2016-04-08 17:25 回复了问题 • 2 人关注 来自相关话题

943 浏览

空气开关和漏电开关的区别,你确定你都知道?

电气控制类 善思惟 2017-03-27 21:52 发表了文章 来自相关话题

区别一

工作原理不同。空气开关的原理就是以空气作为绝缘介质,在电路中接通电流,使元件产生热量,促使里面的双金属片受到热量之后向上弯曲,推动杠杆,使锁住的锁扣打开,切断电源,从而空气开关就会自己自动跳闸,达到一个保护电流的作用。一般自动跳闸的情况,都是因为电路承载过重,或者短路等问题。而锁扣的打开就是采用杠杆装置,杠杆的推动可以让锁扣开启,达到自动跳闸的目的。

漏电开关,顾名思义,就是防止漏电,造成安全事故而装置的一种开关。漏电开关的作用原理就是其中心有一块小小的芯片,这个芯片上共有两个名为绕组的东西,一个主一个副,主绕组又分为有两个绕组,即输出和输入电流绕组。
如果没有发生漏电的时候,输出的电流和输入进来的电流是相等的,从而在芯片上二磁通的矢量就为零,不会在绕组器上产生任何安全事故,如果一旦背离了这个原理,那么副绕组上就会产生电压,推动其内置的机构,最后并自动跳闸。
区别二
两者还在保护作用方面也是不一样的。空气开关一般长期用于防止电路承载过重,为防止人体触电,只是起着保险丝的作用;而漏电开关则是防止人体触电和漏电,在电路承载过重方面并不会起太大的作用。因为其两者的工作原理不同,导致的安全保护方面也是不一样的,所以两者是万千不能盲目的混用。

区别三
动作检测的方式不相同。安全开关就是纯粹的因为电路过重导致跳闸,来保护用电安全;漏电开关所检测的是剩余电流,就是保护回路电流中性线和内相线的代数和,所以,这种剩余电流的装置,只需要躲开漏电值,并且十分灵敏的切断漏电开关,防止直接接触到漏电电流的点击。所以在这动作检测的方式上,这就是其二者最大的不同。

区别四
在保护作用方面,空气开关只是相对于大电路的电流起着保护作用,主要检测线路中的的短路以及承载过重的电流,漏电开关则是相对于小电路产省保护作用,主要检测线路设备、保护人体安全以及设备的安全;在跳闸方面,安全开关则是通过火线和零线,两线间电流太大的话就会导致跳闸,而漏电开关只是因为火线,人体接触火线就会和地面形成一个回路,从而导致里面的装置就会自动感触,达到跳闸的目的,起着保护的作用。


来源:网络 查看全部



区别一

工作原理不同。空气开关的原理就是以空气作为绝缘介质,在电路中接通电流,使元件产生热量,促使里面的双金属片受到热量之后向上弯曲,推动杠杆,使锁住的锁扣打开,切断电源,从而空气开关就会自己自动跳闸,达到一个保护电流的作用。一般自动跳闸的情况,都是因为电路承载过重,或者短路等问题。而锁扣的打开就是采用杠杆装置,杠杆的推动可以让锁扣开启,达到自动跳闸的目的。

漏电开关,顾名思义,就是防止漏电,造成安全事故而装置的一种开关。漏电开关的作用原理就是其中心有一块小小的芯片,这个芯片上共有两个名为绕组的东西,一个主一个副,主绕组又分为有两个绕组,即输出和输入电流绕组。
如果没有发生漏电的时候,输出的电流和输入进来的电流是相等的,从而在芯片上二磁通的矢量就为零,不会在绕组器上产生任何安全事故,如果一旦背离了这个原理,那么副绕组上就会产生电压,推动其内置的机构,最后并自动跳闸。
区别二
两者还在保护作用方面也是不一样的。空气开关一般长期用于防止电路承载过重,为防止人体触电,只是起着保险丝的作用;而漏电开关则是防止人体触电和漏电,在电路承载过重方面并不会起太大的作用。因为其两者的工作原理不同,导致的安全保护方面也是不一样的,所以两者是万千不能盲目的混用。

区别三
动作检测的方式不相同。安全开关就是纯粹的因为电路过重导致跳闸,来保护用电安全;漏电开关所检测的是剩余电流,就是保护回路电流中性线和内相线的代数和,所以,这种剩余电流的装置,只需要躲开漏电值,并且十分灵敏的切断漏电开关,防止直接接触到漏电电流的点击。所以在这动作检测的方式上,这就是其二者最大的不同。

区别四
在保护作用方面,空气开关只是相对于大电路的电流起着保护作用,主要检测线路中的的短路以及承载过重的电流,漏电开关则是相对于小电路产省保护作用,主要检测线路设备、保护人体安全以及设备的安全;在跳闸方面,安全开关则是通过火线和零线,两线间电流太大的话就会导致跳闸,而漏电开关只是因为火线,人体接触火线就会和地面形成一个回路,从而导致里面的装置就会自动感触,达到跳闸的目的,起着保护的作用。


来源:网络
737 浏览

普通开关按钮模具设计

智能制造类 自动化 2016-11-21 09:57 发表了文章 来自相关话题

注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.
按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式.根据估算制件和浇注系统凝料的重量.选用XS-Z-60型注射机,315*400*194A1型模架..分型面设在定模板和中间板之间,分型时利用拉料杆将凝料一同拉出,再用推杆和拉料杆一同将制件和凝料顶出.根据制件的精度要求和尺寸大少算出型腔和型芯的尺寸公差,再根据强度条件取壁厚5mm.由此画出各模板和零件图,最后画出装配图并校核各参数,校核无误才能使用.整个设计过程必需严谨,不能疏忽每一个环节,有关标准参考相关机械相关设计手册.此套模具结构简单,实现部分机械的自动化.
来源:网络




链接:http://pan.baidu.com/s/1bp43HoF 密码:kvjh 查看全部

注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.
按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式.根据估算制件和浇注系统凝料的重量.选用XS-Z-60型注射机,315*400*194A1型模架..分型面设在定模板和中间板之间,分型时利用拉料杆将凝料一同拉出,再用推杆和拉料杆一同将制件和凝料顶出.根据制件的精度要求和尺寸大少算出型腔和型芯的尺寸公差,再根据强度条件取壁厚5mm.由此画出各模板和零件图,最后画出装配图并校核各参数,校核无误才能使用.整个设计过程必需严谨,不能疏忽每一个环节,有关标准参考相关机械相关设计手册.此套模具结构简单,实现部分机械的自动化.
来源:网络

链接:http://pan.baidu.com/s/1bp43HoF 密码:kvjh
568 浏览

液位开关的原理、安装及应用

智能制造类 星旭自动化 2016-11-14 21:31 发表了文章 来自相关话题

液位开关,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。


液位控制系统

液位控制系统主要包括三部分:传感器部分、控制部分、执行机构部分。

而常用液位传感器按是否与被测介质接触分:

接触式:浮球、压力传感器、液位开关、音叉、光电、电阻电容式

非接触式:雷达、超声波


电缆浮球开关


1、工作原理

电缆浮球开关是利用微动开关或水银开关做接点零件,当电缆开关以重锤为原点一定角度时,(通常微动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°),开关便会有ON或OFF信号输出。



电缆浮球液位控制器,利用重力与浮力的原理设计而成。主要包括浮漂体,设置在浮漂体内的大容量微型开关和能将开关处于通,断状态的驱动机构,以及与开关相连的三芯电缆。


2、应用特点

〉电缆采用特种材料,耐油、酸、碱,抗蚀能力优越。

〉构简单、性能可靠。输出稳定可靠的“通”、“断”开关控制信号,无任何误动作,可靠性高。


〉安装简捷,调试方便,上下移动定位重块,即可随意调节淮面控制范围。


3、仪表接线及安装方法

1KW及1KW以下的单相泵,可将浮动开关直接串联在电路中(图1)。1KW以上的泵,可将浮动开关串联在电控箱的控制电路中(图2)。液位的控制高度是由电缆在液体中的长度及重锤在电缆的位置决定的。

使用棕色和黑色的电线: 浮球在下液位时,接点是接通的状态。 浮球在上液位时,接点是不通的状态。

使用棕色和蓝色的电线:浮球在上液位时,接点是接通的状态。浮球在下液位时,接点是不通的状态。

未使用的电线必须(予以绝对的绝缘。) 浮球液位控制器建议使用电压24V。

图  1

图  2




4、重锤的装置法

① 将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。(如果有必要的话,也可用螺丝起子把此一塑胶环拆下)。再将这个脱落的塑胶环套在电缆上你所想固定生重锤以设定液之位置。

② 轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环,重锤只要轻扣在塑胶环上即不会滑落,此塑胶环如有损坏或遗失,可用同径裸铜线扣入电缆代连浮杆液位开关。


5、注意事项

① 重锤为要求才附上之配件。

② 请将电缆线直接拉到控制箱,尽量避免使用中间接头。若不得已而有接头时,绝对不可将电缆线接头浸入液体中。

③ 未使用的电线必须予以绝对的绝缘。


连杆浮求液位开关


1、工作原理

连杆浮球液位开关与小型浮球液位开关原理基本相同,在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。

利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作,作液位的控制或指示。下图为常闭(NC)及常开(NO)时浮球开关的相关位置


2、应用特点

常开和常闭是没有注入液体时的状态。连杆浮球液位开关为定制品,依照被测液体的温度、压力、比重、耐酸碱等特性,选择适合规格的浮球。选购时还需确定接续规格(法兰安装或螺纹安装等),各动作点位置,动作形式(常开或常闭)和总长。


3、安装应注意如下几点问题

① 安装位置应远离进水口,否则开关会因进水口的波动而造成误动作。 (此点也同样适用于其余类型浮球液位开关)

② 若开关装置于容器池壁,可加装L型角钢支架。(比较简单的安装方式,一般为螺纹式的浮球液位开关⑼

③ 若开关装置于搅拌区域,可安装防波管或防波挡板。(如果使用环境是此种情况,建议先与厂家沟通确定浮球大小和安装螺纹等后再安装防波板)

④ 选择管的内径大于浮球直径的法兰连接管。

⑤ 配线时建议使用多蕊电缆。 (此点保证其安全性,一般为室外安装选择,比如电缆式浮球液位开关就是采用多芯电缆,如图:

⑥ 被控制线路负载必须与浮球开关接点容量相匹配。(涉及电压、电流方面)。

⑦ 被测液体的比重必须大于浮球比重。 (如果浮球比重大于液位比重,浮球降会付不起)。

⑧ 浮球的动作点已按客户订货要求在出厂时调整好,请不要随意调整浮球位置。(如果因为位置有点差异,可联系厂家确定是否可以调节,或者在订购前与厂家确定。


4、日常维护

① 定期清除连杆及浮球上的污垢(周期视水质而定)。

② 检查环扣上的螺钉是否有松动。


常见故障及处理方法


1、浮球不动作


① 液体比重小于浮球比重

② 浮球漏水

③ 异物卡住浮球

处理方法:

①重新确认浮球比重

② 公司联系更换浮球

③ 清除异物



2、浮球动作,但无信号输出

① 浮球位置偏移

② 磁簧开关损坏

处理方法:

①调整浮球位置

② 更换磁簧开关


3、信号输出不正常, 附近有磁场干扰

处理方法:消除磁场


4、信号保持,无法复原, 浮球不能复归,有异物卡住

处理方法:清除异物


5、一点会有两个信号输出, 环扣位置移动

处理方法:调整环扣位置


来源:1号机器人

智造家提供 查看全部
液位开关,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。


液位控制系统

液位控制系统主要包括三部分:传感器部分、控制部分、执行机构部分。

而常用液位传感器按是否与被测介质接触分:

接触式:浮球、压力传感器、液位开关、音叉、光电、电阻电容式

非接触式:雷达、超声波


电缆浮球开关


1、工作原理

电缆浮球开关是利用微动开关或水银开关做接点零件,当电缆开关以重锤为原点一定角度时,(通常微动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°),开关便会有ON或OFF信号输出。



电缆浮球液位控制器,利用重力与浮力的原理设计而成。主要包括浮漂体,设置在浮漂体内的大容量微型开关和能将开关处于通,断状态的驱动机构,以及与开关相连的三芯电缆。


2、应用特点

〉电缆采用特种材料,耐油、酸、碱,抗蚀能力优越。

〉构简单、性能可靠。输出稳定可靠的“通”、“断”开关控制信号,无任何误动作,可靠性高。


〉安装简捷,调试方便,上下移动定位重块,即可随意调节淮面控制范围。


3、仪表接线及安装方法

1KW及1KW以下的单相泵,可将浮动开关直接串联在电路中(图1)。1KW以上的泵,可将浮动开关串联在电控箱的控制电路中(图2)。液位的控制高度是由电缆在液体中的长度及重锤在电缆的位置决定的。

使用棕色和黑色的电线: 浮球在下液位时,接点是接通的状态。 浮球在上液位时,接点是不通的状态。

使用棕色和蓝色的电线:浮球在上液位时,接点是接通的状态。浮球在下液位时,接点是不通的状态。

未使用的电线必须(予以绝对的绝缘。) 浮球液位控制器建议使用电压24V。

图  1

图  2




4、重锤的装置法

① 将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。(如果有必要的话,也可用螺丝起子把此一塑胶环拆下)。再将这个脱落的塑胶环套在电缆上你所想固定生重锤以设定液之位置。

② 轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环,重锤只要轻扣在塑胶环上即不会滑落,此塑胶环如有损坏或遗失,可用同径裸铜线扣入电缆代连浮杆液位开关。


5、注意事项

① 重锤为要求才附上之配件。

② 请将电缆线直接拉到控制箱,尽量避免使用中间接头。若不得已而有接头时,绝对不可将电缆线接头浸入液体中。

③ 未使用的电线必须予以绝对的绝缘。


连杆浮求液位开关


1、工作原理

连杆浮球液位开关与小型浮球液位开关原理基本相同,在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。

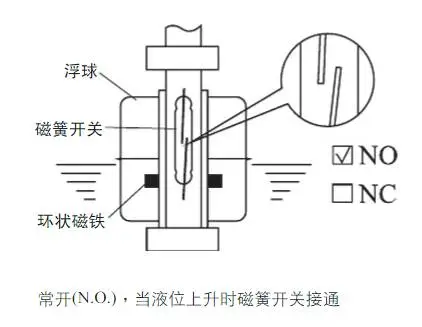

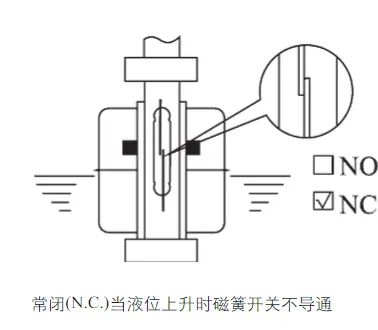

利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作,作液位的控制或指示。下图为常闭(NC)及常开(NO)时浮球开关的相关位置


2、应用特点

常开和常闭是没有注入液体时的状态。连杆浮球液位开关为定制品,依照被测液体的温度、压力、比重、耐酸碱等特性,选择适合规格的浮球。选购时还需确定接续规格(法兰安装或螺纹安装等),各动作点位置,动作形式(常开或常闭)和总长。


3、安装应注意如下几点问题

① 安装位置应远离进水口,否则开关会因进水口的波动而造成误动作。 (此点也同样适用于其余类型浮球液位开关)

② 若开关装置于容器池壁,可加装L型角钢支架。(比较简单的安装方式,一般为螺纹式的浮球液位开关⑼

③ 若开关装置于搅拌区域,可安装防波管或防波挡板。(如果使用环境是此种情况,建议先与厂家沟通确定浮球大小和安装螺纹等后再安装防波板)

④ 选择管的内径大于浮球直径的法兰连接管。

⑤ 配线时建议使用多蕊电缆。 (此点保证其安全性,一般为室外安装选择,比如电缆式浮球液位开关就是采用多芯电缆,如图:

⑥ 被控制线路负载必须与浮球开关接点容量相匹配。(涉及电压、电流方面)。

⑦ 被测液体的比重必须大于浮球比重。 (如果浮球比重大于液位比重,浮球降会付不起)。

⑧ 浮球的动作点已按客户订货要求在出厂时调整好,请不要随意调整浮球位置。(如果因为位置有点差异,可联系厂家确定是否可以调节,或者在订购前与厂家确定。


4、日常维护

① 定期清除连杆及浮球上的污垢(周期视水质而定)。

② 检查环扣上的螺钉是否有松动。


常见故障及处理方法


1、浮球不动作



① 液体比重小于浮球比重

② 浮球漏水

③ 异物卡住浮球

处理方法:

①重新确认浮球比重

② 公司联系更换浮球

③ 清除异物



2、浮球动作,但无信号输出

① 浮球位置偏移

② 磁簧开关损坏

处理方法:

①调整浮球位置

② 更换磁簧开关


3、信号输出不正常, 附近有磁场干扰

处理方法:消除磁场


4、信号保持,无法复原, 浮球不能复归,有异物卡住

处理方法:清除异物


5、一点会有两个信号输出, 环扣位置移动

处理方法:调整环扣位置


来源:1号机器人

智造家提供
